GD941W电动双层水冷式高温蝶阀

所属分类：蝶阀

联系人：吴先生

热线电话：13968993212

座机： 0577-67333802

联系地址：浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们

产品介绍
产品参数
联系我们

GD941W双水冷式超高温蝶阀采用碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。

GD941W双水冷式超高温蝶阀采用碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。　

GD941W双水冷式超高温蝶阀应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。

产品主要性能参数

公称压力PN/Mpa	适用介质	冷却水温度/℃		冷却水流量/(m/h)	冷却水压力/Mpa	适用温度/℃	阀门启闭速度/s
		进口	出口
0.05	烟气	≤33	≤33	20	0.45-0.5	≤600	40

主要零部件材料

零件名称	阀体	蝶板	阀杆	填料
材料	Q235A+水冷层	Q235A+水冷层	耐热不锈钢	柔性石墨

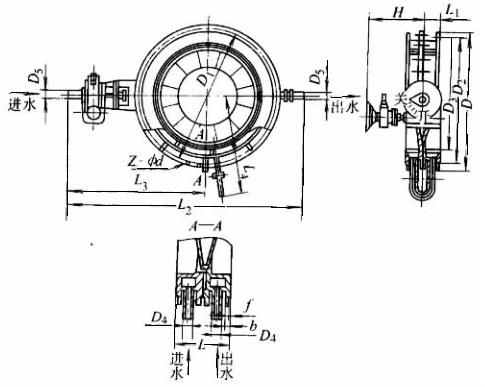

主要尺寸

公称通径DN/mm	尺寸/mm															涡轮箱型号	重量/kg
公称通径DN/mm	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	H	f	b	Z-φd	涡轮箱型号	重量/kg
1000	1375	1320	1280	1000	64	76	360	230	2540	1505	987	560	5	30	32-φ30	CDsl9-F25	2425
1200	1630	1560	1510	1200	64	76	360	230	2740	1605	1087	560	5	30	36-φ36		2843
1400	1790	1730	1690	1400	64	76	380	230	2940	1705	1187	560	5	34	40-φ30		3268
